DIY boite à boutton

Message par Tanvapas » dim. 10 févr. 2019 15:09

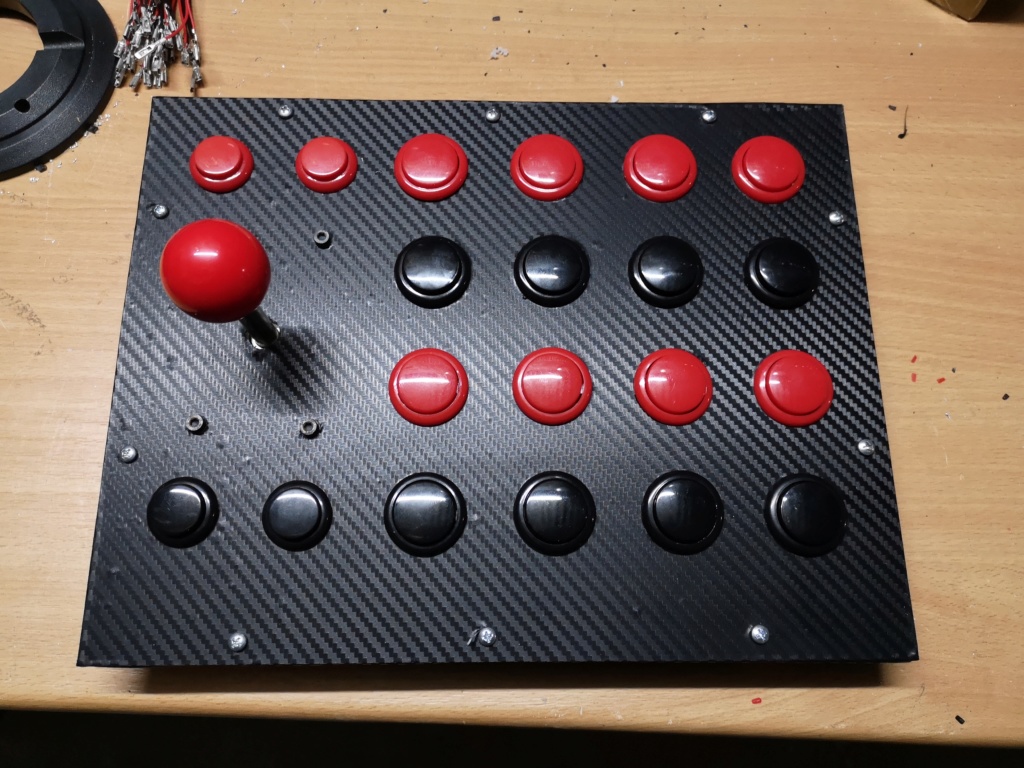

Salut à tous alors voilà une boite à boutton perso

Matériel:

20 Bouttons et 2 joysticks = 34,34 en noire et rouge ici
Plexisglass 4mm (100 x 150 cm) = 19,50 Bricodépot
adhesif imitation carbone 30 x 127 cm= 3,78 ici
cornière aluminium 1m (1 x 1,5 cm) = 3,15 Bricodépot

Les bouttons et joysticks:


Découpe du plexi et posse de la cornière:



Essais des Bouttons:


Pose de l'adhesif carbone:


Montage sur le playseat:



Nomination des bouttons (fait avec Photoshop et une plastifieuse)


Cablage sur la carte rien de bien compliqué


de K1 à K12 c'est les bouttons poussoir (oui on a 10 bouttons et 12 connexion :malin1: l'une des 2 dernière me serre pour mon frein à main ;-) )

le joystick (réglage du siège pour ma part) serra sur les 2 pin joystick interface

branché votre cable usb puis sur le PC et hope plus rien à faire il est reconnus comme manette y a plus qu'a attribuer vos touches dans le jeu :love:
Image Image Image

Avatar du membre
xavier
Pilote GTR3
Pilote GTR3
Messages : 1634
Enregistré le : sam. 27 févr. 2016 09:10
Localisation : Ambert
Pseudo RaceRoom : Xavier Douarre
Âge : 52
France

Re: DIY boite à boutton

Message par xavier » dim. 10 févr. 2019 15:53

Belle réalisation et super tuto :super: :super: :super:
boitier Antec p6.Processeur Ryzen 5 2600.Carte graphique Radeon RX 580 8 GB. Carte M Msi B 450 M Pro M2. Alim Corsair VS 650. Ram Hyper X Fury 8GB 2133 ddr4 x2.Ecran ViewSonic VX 3276 MHD.
Whell Stand GT omega racing avec siege TUR ONE Track et Road tissu .Volant T300 rs.Pedalier fanatec CSP V3

Avatar du membre
Beaware
Adminstrateur fondateur
Adminstrateur fondateur
Messages : 7535
Enregistré le : mer. 6 janv. 2016 17:20
Localisation : Vendée
Pseudo RaceRoom : Stephane Beaware
Âge : 48
Contact :
France

Re: DIY boite à boutton

Message par Beaware » dim. 10 févr. 2019 16:40

:super: :super: :super: Super travail Seb :amen:
Image Intel I7 4790K 4 Ghz - Asus ROG Maximus VII Hero C2 - Asus GeForce GTX 980 Ti STRIX-OC-DC3-6 Go - DDR3 GSKill 32 Go 2400 MHz Cas 10 - Samsung 850 PRO 256 Go - Triple Screen : 3 X 27" ASUS : 5840 x 1080
Cockpit RaceRoom R3033 + Direct-Drive OSW SinCos / SimuCUBE + Pédalier Fanatec CSP V3 + TH8RS

Avatar du membre
Vince LaTortue
Membre du Staff
Membre du Staff
Messages : 1693
Enregistré le : mer. 3 mai 2017 06:39
Localisation : Nîmes
Pseudo RaceRoom : Vince LaTortue
Âge : 39
France

Re: DIY boite à boutton

Message par Vince LaTortue » dim. 10 févr. 2019 19:52

Très sympa ! :super:
Si tu peux ajouter les liens ou tu as acheté le matériel ;)

Avatar du membre
Thifremana
Commissaires
Commissaires
Messages : 648
Enregistré le : mar. 24 oct. 2017 10:41
Localisation : Limoges et environs
Pseudo RaceRoom : Thierry V.
Âge : 48
France

Re: DIY boite à boutton

Message par Thifremana » lun. 11 févr. 2019 08:10

Bon boulot Seb :super:
Image Image :winner1: Championnat WTCR'18 par équipe (Triple Sec Motors) :winner1: :winner3: Championnat GT4 2019 par équipe (#balancetaporsche) :winner3:

Avatar du membre
Torned
Administrateur du site
Administrateur du site
Messages : 4798
Enregistré le : lun. 28 mars 2016 14:34
Localisation : Vendée
Pseudo RaceRoom : David MARCADET
Âge : 48
France

Re: DIY boite à boutton

Message par Torned » lun. 11 févr. 2019 10:21

Excellente realisation!
Je suis fan du joystick pour regler le siege!

Bravo :super:

Avatar du membre
ViNcEn666
Commissaires
Commissaires
Messages : 2167
Enregistré le : sam. 30 janv. 2016 16:18
Localisation : Perreux sur Marne
Pseudo RaceRoom : ViNcEn666 Team GTR3
Âge : 22
France

Re: DIY boite à boutton

Message par ViNcEn666 » lun. 11 févr. 2019 18:23

Ce genre de chose doit aussi être faisable

Pseudo: ViNcEn666

AMD Ryzen 7 2700 3.4GHz - Gigabyte Nvidia GTX 1070 G1 Gaming 8Go - 16GB DDR4 2400 MHz - Thrusmaster T500RS & T3PA Pro - Thrusmaster Rally Wheel ADD-ON Sparco R383 Mod - Fanatec Clubsport Shifter SQ - Renovatio SRD-9C

Avatar du membre
Rom_rs
Membre du Staff
Membre du Staff
Messages : 1210
Enregistré le : dim. 6 août 2017 14:15
Localisation : Belgique
Pseudo RaceRoom : Romain D.
Âge : 33
Belgium

Re: DIY boite à boutton

Message par Rom_rs » lun. 11 févr. 2019 19:49

Bravo seb, super travail de DIY
Image Image :winner1: Championnat WTCR'18 par équipe :winner1: :winner1: Championnat VEC'18 Endurance (GT3) par équipe :winner1:

Avatar du membre
Thifremana
Commissaires
Commissaires
Messages : 648
Enregistré le : mar. 24 oct. 2017 10:41
Localisation : Limoges et environs
Pseudo RaceRoom : Thierry V.
Âge : 48
France

Re: DIY boite à boutton

Message par Thifremana » mar. 12 févr. 2019 10:10

Salut Seb,
C'est vraiment tentant...
Une question : comment gères-tu l'affectation des boutons ?
Le boitier USB est reconnu en USB via un driver ?
Merci ;)
Image Image :winner1: Championnat WTCR'18 par équipe (Triple Sec Motors) :winner1: :winner3: Championnat GT4 2019 par équipe (#balancetaporsche) :winner3:

Avatar du membre
I-am-Groot
Administrateur du site
Administrateur du site
Messages : 2008
Enregistré le : lun. 27 févr. 2017 19:54
Localisation : Loiret
Pseudo RaceRoom : Mathieu I-am-Groot
Âge : 43
France

Re: DIY boite à boutton

Message par I-am-Groot » mar. 12 févr. 2019 11:29

ViNcEn666 a écrit :
lun. 11 févr. 2019 18:23
Ce genre de chose doit aussi être faisable

Pour aider je peux vous faire des décos similaires. Ensuite je pense qu'il faut l'imprimer et le "coller" derrière le plexi, pour obtenir un rendu similaire.
Pour un meilleur rendu je vous conseille de l'imprimer sur du papier photo.

Hésitez pas à me demander si vous avez besoin ?
